LUXA DOS

Inteligentna oprawa LED

Oprawa LUXA DOS to oprawa LED przeznaczona do oświetlania dróg, ulic oraz przejść dla pieszych. Gwarantuje skuteczne oświetlenie w zadaniach modernizacyjnych, jak i na nowych inwestycjach.

Obudowa oprawy LUXA DOS jest wykonana z wysokociśnieniowego odlewu aluminium malowanego proszkowo (standardowo w kolorze RAL 9006), o konstrukcji dwukomorowej. Moduł LED jest osłonięty kloszem ze szkła hartowanego o wysokiej odporności na uderzenia IK10 oraz układem soczewkowym z PC. Oprawa wykonana w wysokim stopniu szczelności IP66, wyposażona w filtr wyrównujący ciśnienie.

LUXA DOS jest oprawą w pełni sterowalną (DALI2, D4i, NFC), z modułem LED zapewniającym skuteczność świetlną aż do 165 lm/W, co pozwala zredukować koszty zużycia energii elektrycznej nawet o 75 %. Szeroki zakres temperatur barwowych, w przedziale 2700 K – 5700 K, umożliwia mnogość zastosowań.

Wysoki współczynnik mocy cos ≥0.96 zapewnia znikomy poziom generowania mocy biernej.

Zastosowanie oprawy LED

Oprawa LUXA DOS przeznaczona jest do oświetlania ulic i parków oraz terenów zewnętrznych. Oprawy LED mają wysoką skuteczność świetlną, doskonałe oddawanie barw, trwałość i odporność na wstrząsy.

Tereny zewnętrzne

Ulice i parki

LUXA DOS

Główne atuty

Lampy uliczne LED mają długą żywotność i niskie koszty eksploatacji. Cenione są za ponadprzeciętną trwałość, dużą odporność na uszkodzenia mechaniczne, przyjazność dla środowiska, bardzo dobrą widoczność oraz walory estetyczne.

Wysokociśnieniowy odlew aluminium - zapewnia skuteczne odprowadzanie ciepła, przy zachowaniu wysokiej trwałości i lekkości oprawy LED.
Malowany proszkowo korpus z powłoką samoczyszczącą – standardowo w kolorze RAL 9006, stanowi idealne zabezpieczenie antykorozyjne.
Dyfuzorem oprawy jest szkło hartowane – posiada możliwość uszlachetnienia o funkcję antyrefleksyjną i samooczyszczania.
Oświetlenie uliczne - oprawa LUXA DOS dostępna w szerokiej gamie optyk dostosowanych do oświetlania różnej klasy dróg oraz przejść dla pieszych.
Redukcja mocy - wbudowana funkcja możliwości redukcji strumienia świetlnego.
Wysoki współczynnik mocy cosᵩ>0.96
Zabezpieczenia - wbudowane zabezpieczenie przepięciowe do 10 kV oraz zabezpieczenie termiczne.
Oszczędności – wysokowydajna oprawa LED (165 lm/W) pozwala zredukować koszty zużycia energii elektrycznej nawet o 75 %*.
Szeroki zakres temperatur barwowych w przedziale 2700 K – 5700 K, umożliwia mnogość zastosowań.
Komunikacja DALI2, D4i, NFC – oprawa sterowalna, kompatybilna z większością obecnych na rynku systemów sterowania.
Bezpieczeństwo użytkowania – certyfikaty CE, ENEC, ENEC PLUS, ZHAGA D4i, RoHs, oprawa sprawdzona pod względem zgodności z polskimi i europejskimi normami.
5 lat gwarancji na oprawę oświetleniową oraz serwis pogwarancyjny.

*w porównaniu do konwencjonalnych źródeł światła

Standard Zhaga-D4i

Parametry elektryczne

Parametr	Wartość
Napięcie znamionowe	220-240V ~50/60Hz
Zabezpiecznie	Ogranicznik przepięć 10kV Termiczne
Współczynnik mocy cosφ	≥0.96
Komunikacja	DALI2, D4i, NFC
Złącze	ZHAGA/NEMA
Klasa ochronności	II

Parametry świetlne

Parametr	Wartość
Źródło światła	Wymienny moduł LED
Skuteczność świetlna	155lm/W (2700K) 165lm/W (4000K) 165lm/W (5700K)
Barwa światła	2700K – 5700K
CRI	>70
ULOR	0%

Parametry ogólne

Parametr	Wartość
Rodzaj obudowy	Wysokociśnieniowy odlew aluminium, budowa dwukomorowa
Kolor obudowy	Malowanie proszkowe RAL 9006
Rodzaj dyfuzora	Płaskie szkło hartowane
Dostęp do komory elektrycznej	Beznarzędziowy, podczas otwarcia następuje odłączenie zasilania
Stopień ochrony IP	IP66, zawiera filtr wyrównujący ciśnienie
Stopień odporności na uderzenia IK	IK10
Temperatura pracy	-40°C ÷ +50°C
Trwałość (L90B10)	>100 000h
Montaż	Na wysięgniku, na słupie
Wysokość montażu	4-14m
Zastosowanie	Oświetlenie drogowe: ulice, ścieżki rowerowe, przejścia dla pieszych
Certyfikaty	CE, RoHS, ENEC, ENEC+, ZD4i

Kluczowe zalety

Solidna dwukomorowa obudowa o gładkiej, jednolitej powierzchni górnej

Obudowa o wysokiej szczelności IP66, wbudowany regulator ciśnienia

Dodatkowe zabezpieczenie przepięciowe 10kV

Wysoki współczynnik mocy cosφ ≥ 0.96

Wysoka skuteczność świetlna do 165lm/W

Fotometrie optymalizujące rozkład światła na drodze

Długa żywotność L90B10 >100 000h

Opcja zmiany koloru oprawy

Kompatybilność z systemami zarządzania oświetleniem

Bezpieczny i szybki serwis oprawy

Wyposażenie standardowe

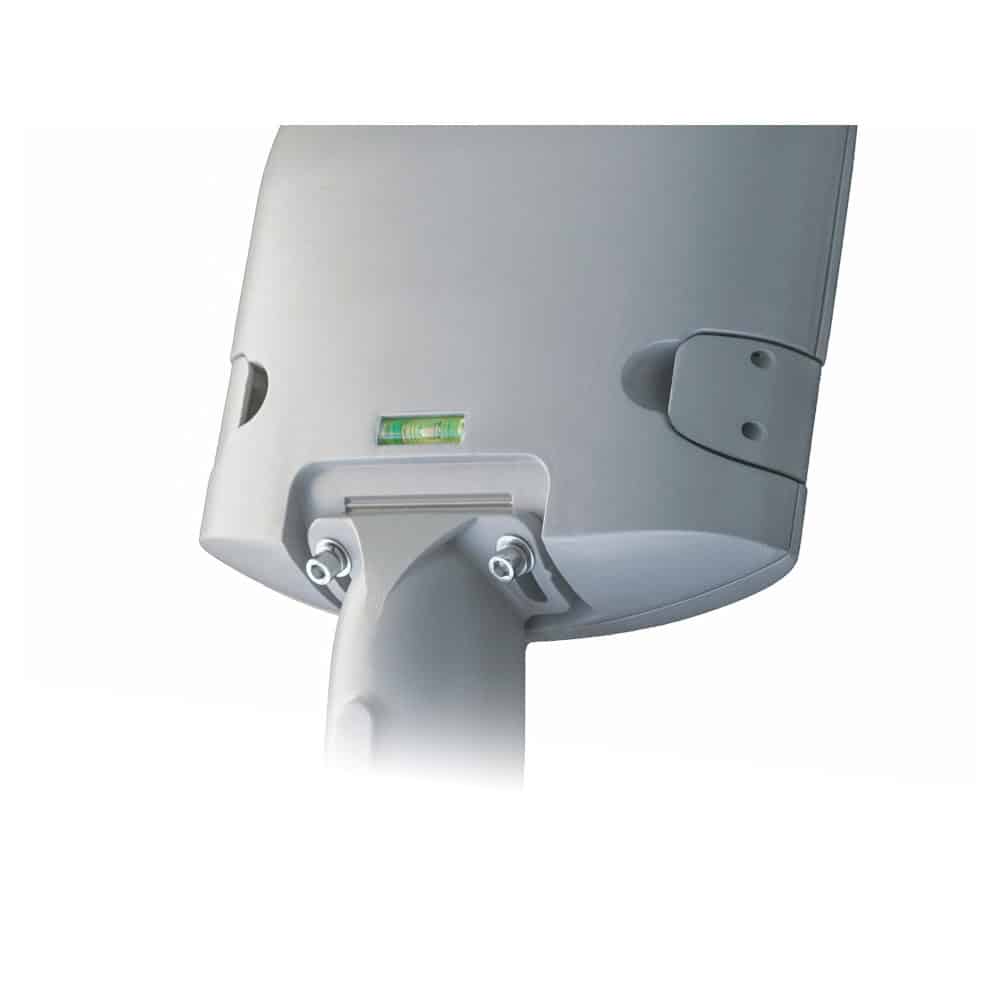

Uchwyt standard: montaż bezpośrednio na słup lub wysięgnik Ø45-60mm, regulacja skokowa kąta odchylenia co 5°, w pełnym zakresie -15° do +15°

Dodatkowe zabezpieczenie przepięciowe SPD 10kV

Dodatkowe opcje

Uchwyt 90D: montaż bezpośrednio na słup lub wysięgnik Ø45-60mm, regulacja skokowa kąta odchylenia co 5°, w pełnym zakresie -90° do +90°

Wbudowane gniazdo NEMA

Wbudowane gniazdo Zhaga d4i

Autonomiczna redukcja mocy w porach nocnych

Zmiana koloru oprawy – paleta RAL

Zmiana temperatury barwowej CCT

Dane techniczne

Uchwyt Standard

Uchwyt 90D

Moc znamionowa	Strumień świetlny	Powierzchnia boczna	Waga	Wymiary
20W	3 300lm	0.0271m2	4.9kg	L650xW220xH108mm
30W	4 950lm
40W	6 600lm
50W	8 250lm
60W	9 900lm	0.0293m2	6.5kg	L720xW270xH109mm
70W	11 550lm
80W	13 200lm
90W	14 850lm
100W	16 500lm
110W	18 150lm	0.0337m2	8.6kg	L840xW320xH109mm
120W	19 800lm
130W	21 450lm
140W	23 100lm
150W	24 750lm
160W	26 400lm
170W	28 050lm	0.0337m2	9.6kg	L840xW320xH109mm
180W	29 700lm
190W	31 350lm
200W	33 000lm
